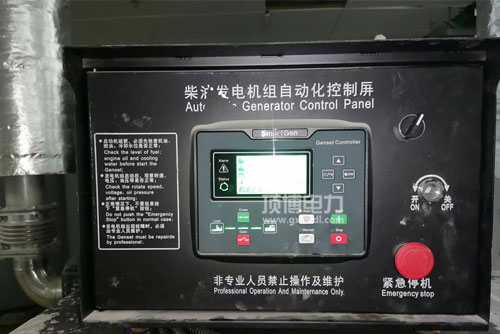

康明斯54296674/4296675广西顶博发电机组制造:电子调速控制器1#端子为电源正极，2#端子为电源负极。使用1mm2或更粗的多芯铜线进行电源连接，电源正极端的线路应增加5A的保险。

54296674/4296675电子调速控制器执行器的连接：

3#、4#号服务器端口为程序电动程序执行力机构接入端。的使用1mm2或更粗的多芯铜丝来接入。程序电动程序执行力机构端不识别 -极，但请匆与地线、后盖短路故障。筛选的程序电动程序执行力机构为常闭型。

康明斯54296674/4296675电子调速控制器转速信号的连接：

5#、6#号接口为发动机转数数字的表现衔接端，5#接口为数字的表现导入端，6#接口为共地端。当发动机转数数字的表现源被各个机器设备共用的阶段，切实维持共地端实行。

当操作器应用软件到更多样化的磁感应自然环境中时，转动速度数据对接束线尽可能用双绞手机拦截线，时贴近感知器一面的手机拦截地线应等电位连接顺畅。

康明斯广西顶博发电机组制造电子调速控制器外置微调电位器的连接：

7#、8#、9#绝缘端子为外置稍稍微调一下整电势差器网络端口，需耍户能够把控好开关面板的多圈电势差器来进行时速制定值的稍稍微调一下整。

电极变阻器需要使用5（4.7）kΩ多圈电极变阻器（配件上的号：3015105），表中电极变阻器的2#脚（之间网络端口）分属变频调速板的8#接线鼻子，8#接线鼻子应串连120KΩ电阻功率以增进调节安稳性。

重庆康明斯广西顶博发电机组制造怠速/运行模式切换开关的连接：

10#接线鼻子为怠速/行驶形式电启闭模块，其应用方案为进行电启闭或接触器转换打开与7#接线鼻子相接。电启闭或接触器转换打开引路时，调节板本职工作于行驶形式；电启闭或接触器转换打开接听时，变速板任务于怠速状态。

54296674/4296675智能电子调压管控器共公地线：11#绝缘端子为后备电源的共公地线，寻常没有接入。

衰减接线接线接插件排排：A、B#接线接线接插件排排为扩大的衰减接线接线接插件排排，软件应用于增益值调正仍没有办法足够稳定的性规范要求的特俗实际情况。用到方式方法：将A，B#短接。

54296674/4296675电子调速控制器指示灯的工作说明：

a.电提示灯：当电对的连入总时亮，反接时没亮。b.怠速技巧灯：当装置的读取占据怠速工作的睡眠状态时会亮（7脚和10脚短接）c.所在信号指示灯灯：主设备有所在总时亮
