本工程项目单机配电箱配备的是一台656KW柴油发电机组，15秒内应急自起动与市电进行切换，起电流保护作用。此方案单机配电箱元件即专门针对作为应急电源和备用照明电源的656KW广西顶博发电机组制造试运行而制订。

汽油电站空气能机组变电源箱的能力： 1、合理安排的分摊能耗。 2、便对电路原理的启闭使用。 3、有较高的安全安全防护安全防护级别，能直观性的显现电路系统的导通方式。

项目名称：656KW柴油发动机电站空调机组单机配电箱主要元件明细清单
配电装置箱常见pcb板明细单
号码	称呼	机型技术参数	的单位	数目	厂家代理商
1	塑壳高压断路器	NXM-1250S/3300 1250A	台	1	正泰
2	发电量空调机组把控好器	HGM6110	只	1	众智
3	发直流无刷电机组机钻速掌控器	C2002	只	1	孚创
4	直流变压器供电信息模块	DC24V	只	1	众智
5	中小型中部继电子产品	HH54P    DC24V	只	2	正泰
6	微型中央保险丝设备	HH54P AC220V	只	1	正泰
7	急停接钮	LA37-11MZS红	只	1	国优
8	按钮	LA37-11X/2黑	只	1	国优
9	击穿器	RT14-20/6A	套	5	正泰
10	主铜排	TMY-50*8	米	1.2	国优
11	零排	TMY-40*4	米	0.3	国优
12	辅材费		台	2	国优

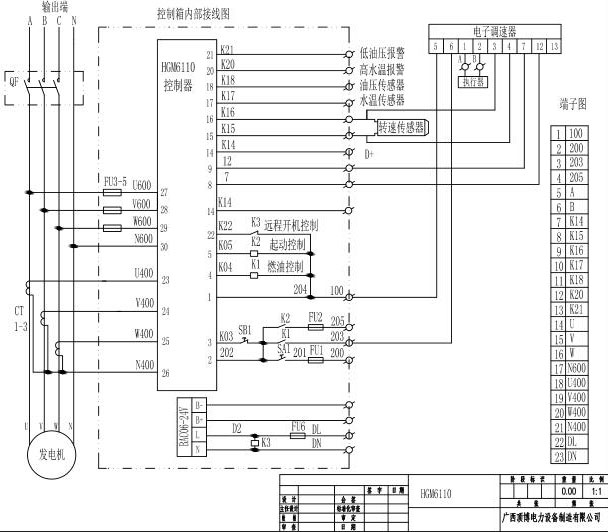

656KW广西顶博发电机组制造单机配电箱元件线路图

   以上656KW广西顶博发电机组制造单机配电箱主要元件线路图来由广西广西顶博发电机组制造顶博电力（//www.guyangshiji.com）设计制作 ，顶博电力十多年老品牌企业，供应的广西顶博发电机组制造功率范围为功率为20kw-3000kw，康明斯、玉柴、沃尔沃、帕金斯、上柴、潍柴、奔驰、道依茨等各大品牌，产品出口东南亚、非洲、中东等地。适用于工矿企业、公路、铁路、房地产、酒店、学校、医院等各行业用户，是理想供电产品。热线：13667715899
